Einzigartiges Hybrid-Konzept

Äußerst hohe Presskraft
Hybridantriebssystem
Bis zu 50% Energie einsparen
Kleines Volumen (18 Liter)
Mehr als 30% höhere Produktivität
Hinteranschlag über die volle Arbeitslänge
Hohe dynamische Y-Achsenkontrolle
Geräuscharme Abkantpresse

Presskraft

Grundlage ist die O-Rahmen-Technologie aus der E-Brake-Reihe, daraus entsteht eine stabile und kompakte Abkantpresse mit einer äußerst hohen Presskraft. Im Vergleich zu herkömmlichen hydraulischen Abkantpressen verfügt die neue H-Brake Hybrid mit einer deutlichen erhöhten Biegelänge der Presskraft. Damit eröffnen sich vielfältige Möglichkeiten für dieses Maschinenkonzept. Diese Abkantpresse kann auf einer einzigen Biegelänge von 1600 mm eine maximale Presskraft von 110 Tonnen erzeugen.

Eine ideale Lösung für Unternehmen mit begrenztem Platzangebot. Außerdem müssen kleinere, dickere Produkte gefertigt werden, damit nicht mehr auf unverhältnismäßig lange Abkantpressen gefertigt wurden, was der Effizienz und Nutzbarkeit der Maschinen zugutekommt.

Fordern Sie eine Demonstration

Danke

Vielen Dank für Ihre Anfrage

Ergonomic-Modell

Beim optionalen Ergonomic-Modell arbeiten Bediener und Abkantpresse als eine Einheit. Der Bediener sitzt teilweise in der Maschine drin, ist vom Maschinentisch umgeben, was insbesondere beim Biegen großer Serien von Vorteil ist. Der ergonomische Bedienkomfort ist optimal, das heißt, die individuelle Sitzposition kann an die individuellen Bedürfnisse des Bedieners angepasst werden. Das führt zu einer höheren Produktivität.

Overzicht Ergonomic toepassingen H-Brake Hybrid

Model	Tonnage	Biegekapazität	Presskraft in kN	Arbeitslänge in mm	Maximum Hub Y - Achse in mm	Einbaumaß Q in mm	Eilganggeschwindigkeit in mm/sek	Max Biegegeschwindigkeit in mm/sek	Rücklaufgeschwindigkeit in mm/sek	Motorleisting in kW	Gewicht in kg
H-Brake Hybrid 110-1600	110	1600	1100	1600	280	555-655	230	10	230	15	6000

E-Control EC10 Steuerung, Splitscreen
Y1/Y2-Achse CNC-gesteuert
X-Achse CNC-gesteuert
R-Achse CNC-gesteuert
Z1- und Z2-Achse manuell gesteuert
NSCL-I MC PRO Oberwerkzeugadapter
NSCL-I MC PRO CNC-gesteuerte Bombierung
integrierter programmierbarer Sicherheitslichtvorhang
Arbeitsbereichsbeleuchtung an Vorder- und Rückseite der Maschine
Satz mit 2 Auflegearme (300 mm)

Verfügbare Optionen

« Zurück zur Übersicht

Der Einsatz der SafanDarley Biegehilfen erhöht die Gesamteffizienz der Produktion und kann bei der Handhabung größerer Blechteile den Bedarf auf einen Maschinenbediener reduzieren.

Optionen:
- I-Mate: maximales Blechgewicht 100 kg.
- E-Mate 2000: maximales Blechgewicht 500 kg*.

*erhältlich für die Ultra-Version

Bekijk opties

Um eine optimale Genauigkeit und Konstanz zu gewährleisten, ist es möglich, Ihre Abkantpresse mit den folgenden Messsystemen zu erweitern.

Optionen:
- E-Bend S: Blechdickenmesssystem
- E-Bend L Blue: Winkelmesssystem*

*erhältlich für die Ultra-Version

Bekijk opties

Auflegearme für Abkantpressen sind in der Metallverarbeitung unverzichtbar und sorgen für Stabilität, Genauigkeit und Sicherheit beim Biegen. Die Auflegearme halten die Bleche flach, verhindern Verformungen und sorgen für präzise Ergebnisse.

Optionen:
- Bewegliche Auflegearme
- Bewegliche Auflegearme, manuell höhenverstellbar
- Bewegliche Auflegearme, pneumatisch höhenverstellbar

Bekijk opties

SafanDarley ist offen für die Zusammenarbeit mit Werkzeugadaptern jeden Typs und jeder Marke.

Optionen:
- New Standard
- Europäischer Style

Zusätzliche Option:
- Smart Tool Locator

Bekijk opties

Das Hinteranschlagsystem ist in verschiedenen Ausführungen, nach Ihren Bedürfnissen zusammenstellbar, modular ausgeführt. Die Auswahl der Hinteranschlagsysteme ist abhängig von der Komplexität des zu biegenden Produktes.

Optionen:
- CNC-gesteuerte Z1+Z2-Achsen
- CNC-gesteuerte Delta X-Achse
- CNC-gesteuerter 3D-Hinteranschlag*

*verfügbar für die Ultra Versionen

Bekijk opties

Die Auflegearme können entlang der Maschine verschoben werden.

Diese Auflegearme können entlang der Maschine verschoben werden und die Höhe kann mit einem Handrad eingestellt werden.

Diese Auflegearme können entlang der Maschine verfahren werden und die Höhe kann pneumatisch eingestellt werden.

Die Einstellung der Delta X-Achse bestimmt die horizontale Umsetzung eines einzelnen Z2-Hinteranschlagfingers.

Die Einstellung der Z1+Z2-Achse bestimmt die horizontale Breiteneinstellung der Hinteranschlagfinger.

Das CNC-gesteuerte Blechdickenmesssystem misst die Blechdicke auf ein Hundertstel genau und ist pro Produkt programmierbar. Die Messung dauert weniger als eine Sekunde und die exakt ermittelten Messwerte werden in der Steuerung sofort angepasst. In der Datenbank der Steuerung werden alle Dickenmessungen nachverfolgt und grafisch aufbereitet.

Spannen nach europäischem Vorbild (nur in Verbindung mit einem Q-Maß von 650 mm). Werkzeugaufnahme im europäischen Stil.

Diese intelligente Biegehilfe zeichnet sich durch ihre Benutzerfreundlichkeit, Ergonomie und Qualität aus.
Die I-Mate bietet eine automatisch berechnete Unterstützung während des gesamten Biegevorgangs, vom flachen Blech bis zum programmierten Biegewinkel, basierend auf Materialart, Blechdicke und Unterwerkzeugparametern.
Die I-Mate hat ein Hubmoment von 750Nm bei einem maximalen Blechgewicht von 100 kg.

New Standard NSCL-l HC pro hydraulisches Werkzeugspannsystem. Schnelles Wechselsystem für vertikales Be- und Entladen durch einen Sicherheitsklick in den Werkzeugen.

Der Smart Tool Locator steigert die Produktivität Ihrer Abkantpresse, indem er mit Hilfe von LEDs die genaue Position des Werkzeugs im Werkzeugaufnahme anzeigt. Außerdem hilft er dem Bediener bei der Positionsanzeige von den Hinteranschlagfinger, was die Geschwindigkeit, Präzision und den Komfort erhöht.

« Zurück zur Übersicht

Kompletter Touchscreen-Komfort

Die SafanDarley E-Control ist komplett per Touchscreen zu bedienen, wobei nur die Tasten auf dem 21-Zoll-Monitor sichtbar sind, die zum Zeitpunkt der Bedienung gebraucht werden. Die Steuerung läuft einfach auf PC-Basis unter Microsoft Windows®, die Software wurde auf Microsoft.net Framework-Basis entwickelt.

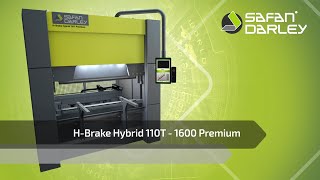

Die H-Brake 110T-1600 Premium Abkantpresse ist serienmäßig mit einer E-Control EC10-Steuerung mit einem geteiltem Bildschirm (Splittscreen) ausgestattet. Diese Funktionalität ermöglicht es, zwei Anwendungen auf einem einzigen Bildschirm zu betreiben und mit dieser EC10-Steuerung eine papierlose Arbeitsumgebung zu schaffen.

Vergrößerte Tageslichtöffnung

Eine der Möglichkeiten ist es, die Abkantpresse mit einem speziellen Rahmen mit vergrößerter Tageslichtöffnung, auch Q-Maß genannt, auszustatten. Mit diesem Rahmen können verlängerte Zwischenstücke eingebaut werden. Dadurch ist es möglich Produkte, wie zum Beispiel Schränke oder Gehäuse mit 600 mm hohen Seitenwänden, zu biegen.
