Multi Cell
Innovaciones inteligentes, espacio compacto
La SafanDarley Multi Cell es una incorporación versátil a las soluciones de plegado automatizadas para todos los productos de tamaño mediano hasta 500x2000 mm y una fuerza de plegado de 40 a 125 toneladas. Esta innovadora solución de automatización permite el plegado de una amplia variedad de productos en un espacio muy compacto.
Cuando el mercado comienza a demandar soluciones de plegado robotizadas más flexibles, es necesario un cambio de perspectiva. SafanDarley ha desarrollado la solución definitiva para la gama de productos de chapa metálica de tamaño medio mediante la fabricación de una célula que se adapta a todas las demandas. Este sistema con capacidad de reacondicionamiento garantiza que su Multi Cell se mantenga a la vanguardia, con la capacidad de instalar nuevas tecnologías y funciones a medida que estén disponibles, salvaguardando su inversión a largo plazo.
SafanDarley Multi Cell
- Varias máquinas posibles
- Totalmente modular
- Inversión a prueba de futuro
- Interfaz fácil de usar
- Configuración rápida y tiempo de inactividad mínimo
- Diseño ultracompacto
A la medida de sus necesidades
El diseño modular de la Multi Cell garantiza una total flexibilidad y personalización para cualquier configuración de producción.
- Compatible con plegadoras servoelectrónicas o hidráulicas de 40 a 125 Ton
- Longitudes de trabajo de hasta 2550 mm
- Equipado con un robot Fanuc de 70 kg para una máxima flexibilidad
- Software y electrónica totalmente personalizables
- Todas las opciones son posibles de reequipar
- Vallas de seguridad modulares con puertas manuales o automáticas
- Integración para la entrada/salida automatizada con soporte AGV
El robot Fanuc se coloca en el centro delante de la máquina y bajo un ángulo que proporciona un alcance adicional en la parte delantera de la plegadora para maximizar la flexibilidad.
Solicitar demo
Thank you
Thank you for your request
Software

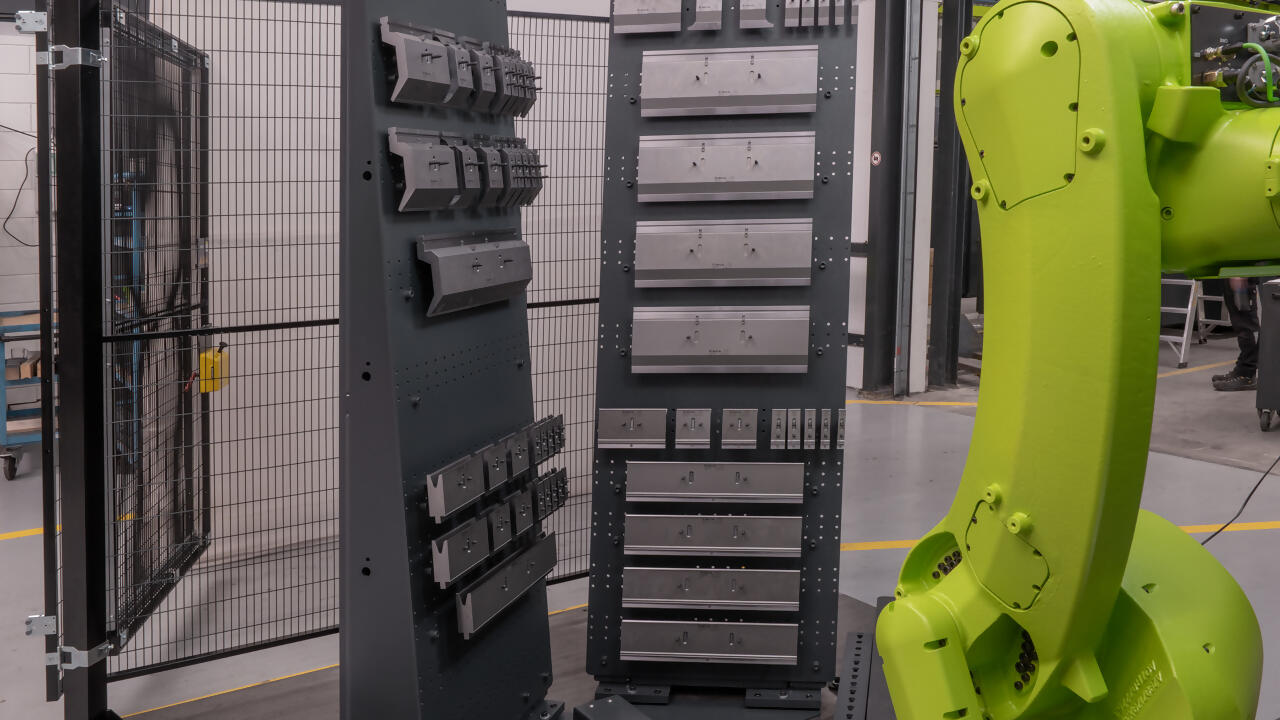

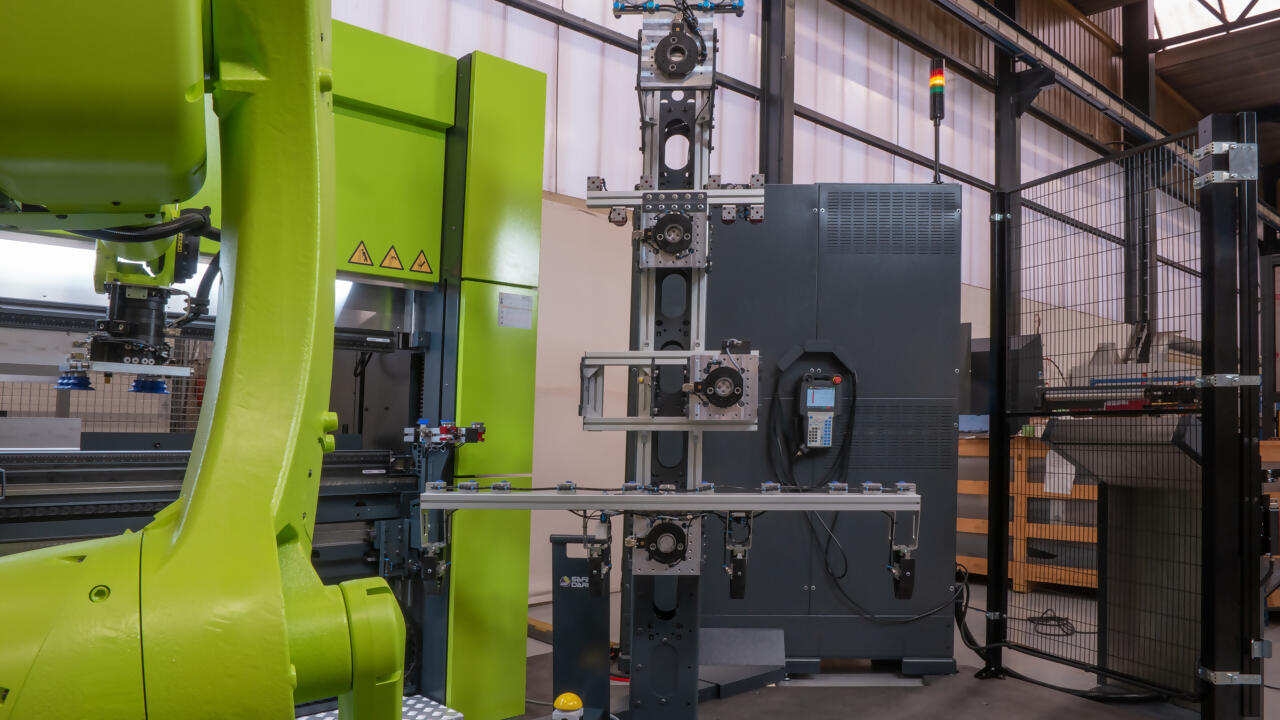

El paquete integrado de ASC-Control y RoboBend proporciona un único punto de contacto para las necesidades de automatización completas, eliminando la dependencia de terceros. ASC-Control mejora la experiencia del usuario al permitir que los operadores menos experimentados administren de manera efectiva las máquinas automatizadas, garantiza la eficiencia al programar y ajustar automáticamente las herramientas y las pinzas para diferentes trabajos, y establece un nuevo estándar para minimizar los tiempos de cambio en los procesos de plegado robotizados.
El software siempre tiene el control de la instalación completa, que está equipada con el armario eléctrico universal Automated Solutions de SafanDarley que proporciona toda la flexibilidad para el futuro.
El lado izquierdo y derecho de la celda están diseñados para la alimentación de entrada y salida. El software permite cambiar la funcionalidad de la alimentación en un palet de alimentación durante el proceso cuando el palet está vacío. Esto asegura que haya un palet adicional para apilar piezas sin reservar el espacio adicional.
Sistema de medición
delespesor de chapa

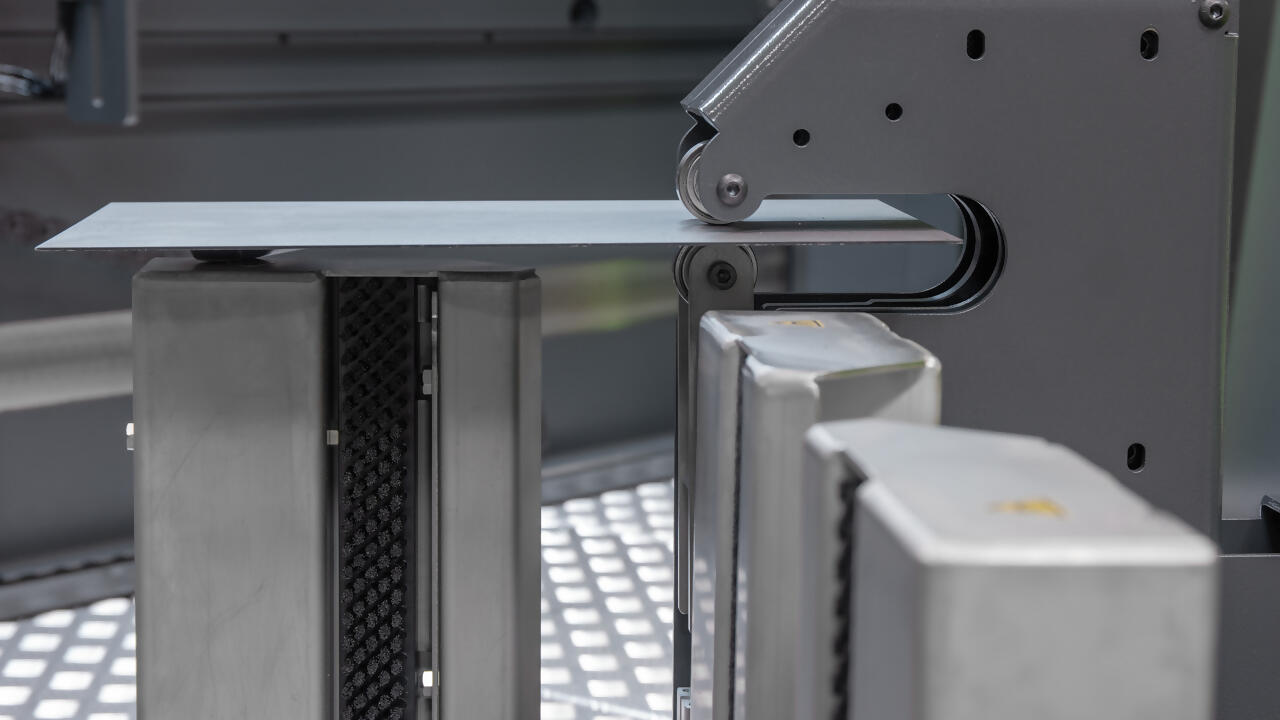

El sistema de medición de espesor de chapa controlado por CNC mide con precisión el espesor de chapa y, al mismo tiempo, realiza una detección de doble chapa. Con los datos de espesor ajustados inmediatamente en el controlador.
Debido a que la celda múltiple se puede equipar con 2 estaciones de alimentación, el sistema de control de espesor rotará automáticamente a la estación correcta. Esto garantiza que la detección siempre se realice directamente sobre la pila.
Estaciones de repetición
Los brazos de soporte controlados por CNC pueden equiparse con imanes, ventosas o abrazaderas que los transforman en una estación de inversión flexible.
Debido a que los brazos se pueden programar libremente frente a la plegadora con una precisión de 1 mm, el sistema se adapta a todos los tamaños de productos diferentes. La retoma del producto siempre se realizará directamente frente a la máquina, por lo que los movimientos se mantienen a una distancia corta que reducirá el tiempo total del ciclo.
Technical specifications
- Capacidad de manipulación del robot: 70 kg
- Peso máx. de la chapa para el robot: 50 kg
- Dimensiones mínimas de la hoja: 200 x 200 mm
- Dimensión máx. de la hoja: *500 x 2000 mm
- Espesor máx. de la hoja: 8 mm
- Altura máx. de la estación de alimentación de la pila: 400 mm
- Altura máx. de la pila del palet: 800 mm
- Dimensión máxima del palet: 1000 x 2000 mm
- Tipos de plegadoras: E-Brake 40T-1600, E-Brake 50T-2050, E-Brake 80T-2550, H-iBrake 125T-1600 o H-iBrake 125T-2050
- Potencia eléctrica total conectada: 11kW
- Conexión de aire; G 1/4" (mínimo): 6 bar
- Voltaje de alimentación principal: 3x400V / 50-60Hz.N / Pe
- Longitud x profundidad: 5.800 x 6.200mm
- Altura de carga para el transporte: 2.650mm
- Cimentación plana - El suelo debe ser plano
*Dependiendo del grosor de la chapa y del tipo de plegadora.
