Plaat transport- en stapelinrichting
SafanDarley plaat transport- enstapelinrichting
SafanDarley heeft in februari een M-Shear met een transport- en stapelinrichting aan een Duitse Staal Service Center geleverd.

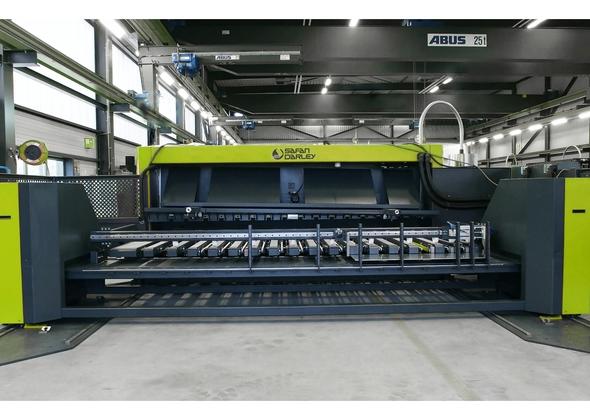

Deze schaar is een SafanDarley M-Shear 430-6 met een transport- en een kras-arm stapelsysteem voor kras gevoelige materialen. Het systeem kan gebruikt worden voor plaatafmetingen van maximaal 4.000 x 1.000 x 6 mm en de krasarme stapelinrichting voor maximaal 4.000 x 1.000 x 3 mm.
Transportsysteem

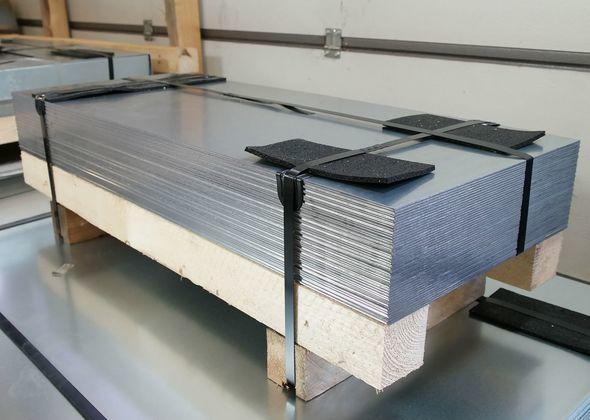

Het transportsysteem is uitgerust met een plaat hooghoudsysteem tot maximaal 1.000 mm vanaf het mes, zodat de plaat nauwkeurig tegen de achteraanslag gepositioneerd kan worden. Ook is het systeem voorzien van een schrootklep om het schroot van de productielijn te scheiden. De schrootbak met bodemklep is aan de linkerzijde uit de installatie uit te rijden. Achter de afvoerband is een hydraulische stapelaar met een stapelgewicht van 3 ton geplaatst. De stapelhoogte wordt door sensoren bewaakt. De pneumatische instelbare front- en zijschuivers zorgen voor een nauwkeurig gevormde stapel, hier is momenteel in de markt veel vraag naar. De stapelaar kan met een vork heftruck of palletwagen aan de achterzijde gelost worden.
Stapelsysteem
Het stapelsysteem is uitgerust met aflegstangen om platen kras arm te kunnen stapelen, zonder dat manuele assistentie benodigd is. Deze stangen ondersteunen elke plaat afzonderlijk en worden zeer snel teruggetrokken, zodat de plaat verticaal zonder beschadiging op de onderliggende plaat valt.
De afvoer- en stapelinrichting wordt door een separate besturing met Touch Screen bediening aangestuurd. Meerdere functies, zoals automatisch instelling van de stapelaar op de plaatafmeting en stapelaar positie voor de plaatafvoer worden automatisch uitgevoerd.
Dit transport- en stapelsysteem is beschikbaar voor alle M-Shear types tot 6 mm.
Voordelen transport- en stapelsysteem
- Verhoogde productiecapaciteit van het knippen
- Alle soorten plaatmaterialen kunnen worden verwerkt
- Maatvaste plaatpositionering tegen de achteraanslag.
- Snijden en stapelen door één operator (volgens CE)
- Veilige en ergonomische werkomgeving voor de operator
- Vergrote snijkwaliteit over de gehele lengte
- Minder geluidsoverlast bij het transport van de plaat naar de achterzijde
- Schroot wordt gescheiden van de plaat
- Minimale schade aan de plaat tijdens het knippen, transporteren en stapelen
