E-Brake Mini Cell
Compact en compleet

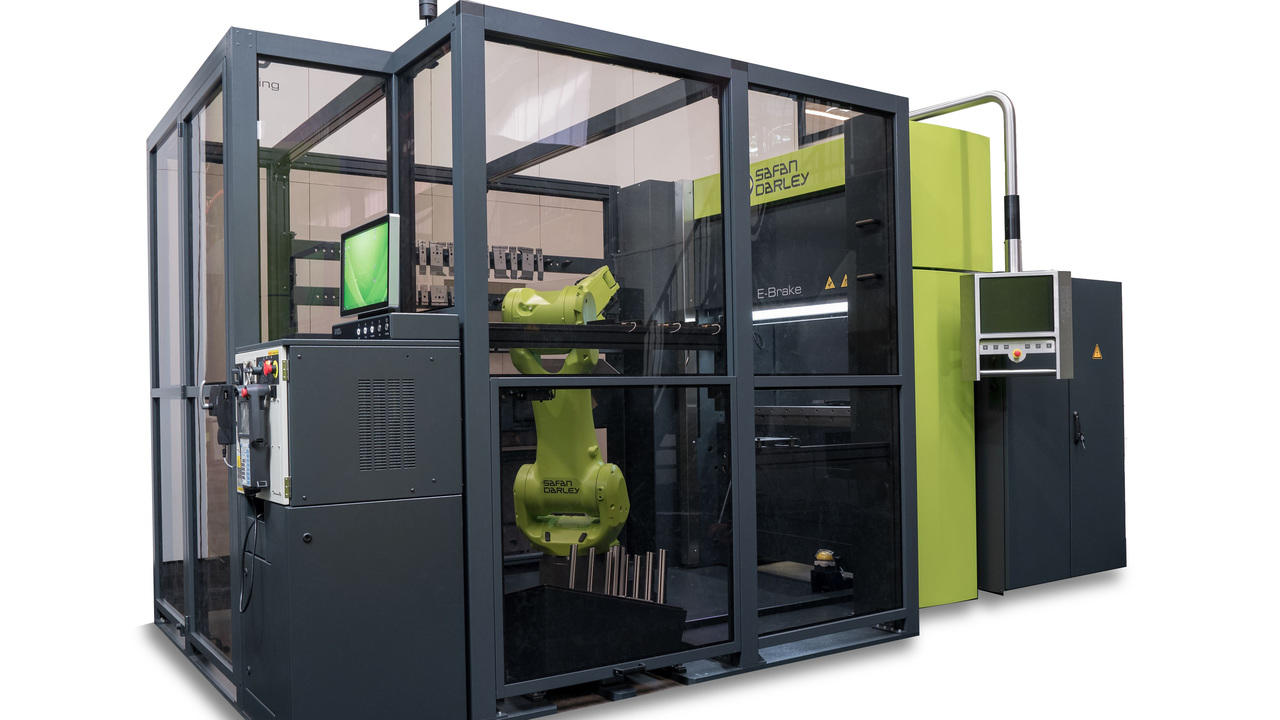

De E-Brake 35T Mini Cell kenmerkt zich als een compacte automatische flexibele buigcel en is uitgerust met een 25 kg Fanuc Robot met als basis de SafanDarley E-Brake 35T-1250 kantbank. De E-Brake 35T Mini Cell is ideaal voor de volautomatische productie van kleine complexe producten. Ook is het mogelijk om zonder tussentijdse programmering achtereenvolgens verschillende producten te buigen. Door toevoeging van diverse opties, zoals: automatische grijper, gereedschapwissel, omkeerstations, aan- en afvoersystemen, is deze machine volledig naar klantwens te configureren.
SafanDarley
E-Brake 35T Mini Cell
- 100% servo elektrisch
- Volautomatische buigcel
- Verkorting van de productietijd
- Tot 50% energiebesparing
- 25kg payload robot
- Plaatformaat tot 600x800 mm
- Kleine voetafdruk
- Eenvoudig offline programmeren
- Gebruiksvriendelijke touchscreen besturing
- Hogere productieoutput
- Automatisch produceren
- Nauwkeurige gereedschapswissel
- Altijd beschikbaar voor productie
- Mogelijkheid om opties op elk moment achteraf aan te passen
Optimale efficiëntie
De E-Brake 35T Mini Cell kantbank is voorzien van een FANUC robot met een handlingsgewicht van 25 kg, 2 aanvoerstations welke variabel te configureren zijn, een aflegstation en een afvoergoot. Deze volledig geautomatiseerde kantbank kenmerkt zich door zijn compactheid. Optioneel kan de E-Brake 35T Mini Cell worden uitgerust met automatische gereedschapwissel functie.
Hierdoor is het mogelijk om snel te switchen tussen verschillende producten. De ToolFlip functie maakt het mogelijk om de gereedschappen ook geroteerd te kunnen gebruiken. Er is een grote variatie aan extra opties welke op elk willekeurig moment aan de cel kunnen worden toegevoegd.
Compacte automatische en flexibele buigcel
Sinds 2023 is de E-Brake 35T Premium Mini Cell voorzien van een dubbele deur aan de invoerzijde. Hierdoor is het mogelijk om de Mini Cell meer dan 8 uur te laten draaien zonder menselijke tussenkomst. De toevoeging van een extra producttafel biedt de mogelijkheid om de invoercapaciteit verdubbelen en zo de productiviteit te verhogen.
Standaard zijn de tafelstations in de E-Brake 35T Premium Mini Cell uitgerust met precisieadapters. Deze adapters garanderen een vaste positie, waardoor het mogelijk is om meerdere verschillende tafels te hebben die eenvoudig kunnen worden gewisseld. Mede hierdoor en het toepassen van gebiedscanners in de wisselruimte is de cel volledig voorbereid voor automatische product-/referentietafel wisseling door bijvoorbeeld een AGV, die zorgt dat de Mini Cell draait zonder dat een operator de cel betreedt. Dit maakt de E-Brake 35T Premium Mini Cell uniek in de markt.
Demo aanvragen
Bedankt
Bedankt voor uw aanvraag
Technische informatie
| Model | Tonnage | Buiglengte | Perskracht in kN | Werklengte in mm | Maximum slag in mm | Inbouwmaat (Q-maat) in mm | Aanloopsnelheid in mm/sec | Max. buigsnelheid in mm/sec | Retoursnelheid in mm/sec | Nominaal motorvermogen in kW | Gewicht in kg |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 35-1250 | 35 | 1250 | 350 | 1250 | 300 | 690 | 180 | 20* | 180 | 11 | - |
- SafanDarley E-Brake 35-1250 Premium
- SafanDarley E-Control EC10
- CNC-gestuurde Y1 + Y2 as
- CNC-gestuurde X as
- CNC-gestuurde R as
- CNC-gestuurde Z1 + Z2 as
- Achteraanslag balk voorzien van 2 opklapbare geharde parallelle achteraanslag nokken die zijn uitgerust met sensoren
- Bovenbalk voorzien van de NSCL-II MC Premium adapter
- Onderbalk voorzien van de geharde OB-II MC tafel TY verstelling
- Q-maat: 690 mm
- Hold to Run bedieningsconsole
- Fanuc M20iB25 robot met de R-30iA controller, DCS module en draaiverdeler voor overdracht van energie naar de grijper
- Fundatie plaat onder de E-Brake en alle automatisering componenten.
- Glijgoot voor het afvoeren van kleine producten
- 1 Palletaanslag. Hier kan met een palletwagen een pallet van 800x600 mm geplaatst worden.
- Aangestuurd door SafanDarley ASC-Control
