E-Bend L Blue
Laser hoekmeetsysteemE-Bend L- Blue

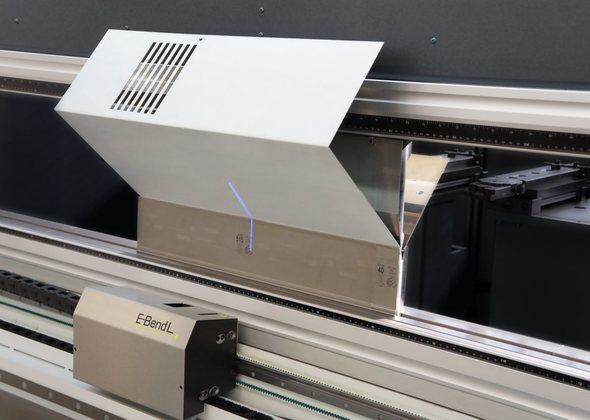

Een van de nieuwste innovaties van SafanDarley is het E-Bend L laser hoekmeetsysteem, welke gebruik maakt van twee blauwe lasersensoren. De sensoren zijn volledig CNC gestuurd en uiterst nauwkeurig en garandeert een eindproduct met de hoogste hoekprecisie.
E-Bend L Blue
De hoge nauwkeurigheid van de kantpersen is nog geen garantie voor de kwaliteit van het eindproduct door materiaalinvloeden. Door de variatie in plaatdikte en materiaalkwaliteiten zoals treksterkte en walsrichting kan de hoek afwijken van de geprogrammeerde waarde. In de praktijk betekent dat tijd- en materiaalverlies. Met de E-Bend L-blue is het mogelijk om tijdens het buigen van producten de producthoek continu te meten. Dit gebeurt middels een camera met ingebouwde sensor, die continu informatie verschaft over de hoek waaronder het plaatmateriaal staat. Hierdoor worden de afwijkingen ten gevolge van materiaal- en plaatdikteverschillen, walsrichting, et cetera automatisch gecorrigeerd. Dit systeem biedt grote voordelen bij zowel enkelstuks als serie productie. Het eerste onderdeel is een perfect onderdeel met de hoogste hoekprecisie.
Blauw Laserlicht
E-Bend L maakt gebruik van de nieuwste ontwikkeling op het gebied van laserlicht technologie. In plaats van een rode laser maakt dit systeem gebruik blauw laserlicht. Rood laserlicht heeft een bijna identieke golflengte als natuurlijk licht waardoor de meting eigenlijk altijd onderhevig is aan ruis. De nieuwe generatie E-Bend L blue is daardoor uitgevoerd met blauwe laser sensors. Het blauwe lichtspectrum is namelijk veel beter te onderscheiden van “natuurlijk” licht waardoor reflecties en zonlicht de meting niet langer verstoren. Bovendien kan de nieuwe sensor in combinatie met het nieuwe besturingsplatvorm op de E-Control veel meer metingen per seconde maken. Hierdoor kan het systeem nauwkeuriger werken omdat het eerder op metingen kan reageren.
Werkwijze:
Het systeem bestaat uit twee laser-sensoren, elk aan weerzijde van de tafel die CNC-gestuurd worden vanuit de besturing. Het systeem monitort en corrigeert de positie van de Y as continu op basis van de actuele producthoek en garandeerd zo een eindproduct met de hoogste hoekprecisie.
De E-Bend Laser is op drie manieren te gebruiken
- Hoekmeting met actieve meting van de terugvering
- Hoekmeting met database
- Hoekmeting met geleerd buigen
Bij de hoekmeting met terugvering meet de E-Bend Laser tijdens het buigproces op één of drie posities, corrigeert de bombering, scheefstand (Y1 & Y2) en meet de terugvering. Deze zaken worden vervolgens opgeslagen in de database.
Bij een database hoekmeting maakt het system gebruik van de database. Deze database bevat een breed spectrum aan terugveringswaarden voor een grote variëteit aan materialen. Met behulp van deze informatie wordt een correctie op de diepte-instelling berekend om een juiste hoek te verkrijgen. Het buigproces kan hierdoor sneller plaatsvinden en zodoende gaat er geen productietijd verloren.
Specificaties
- Blauwe Lasersensoren
- Ultra high-speed sampling/output

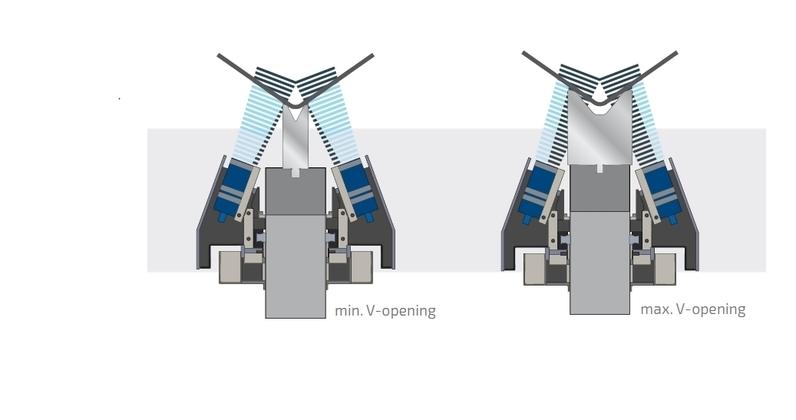

- V-opening van V=6 mm t/m V=100 mm
- Meetbereik van 160° t/m 45°
- Onafhankelijk van matrijs
- Onderhoudsvriendelijk
- Geen referentie en kalibratie nodig
- Werkt in combinatie met standaard Wila gereedschap wh=100mm
- Middels de CNC- gestuurde W-as op elke positie van de onderbalk te gebruiken
