L'avenir du travail de la tôle redéfini

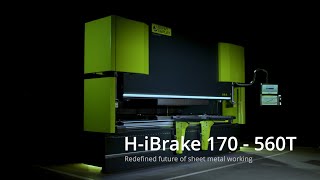

Avec l'introduction de la série innovante de presses plieuses H-iBrake, SafanDarley redéfinit l'avenir du travail de la tôle. La presse plieuse H-iBrake est conçue pour faire passer la production des entreprises au niveau supérieur et pour parvenir au coût le plus bas possible. Cela est possible grâce à une technologie d'entraînement avancée, à des vitesses d'approche et de pliage accrues, à une précision optimale et à la régénération de l'énergie, entre autres. Qu'il s'agisse de tôle légères ou lourdes, la SafanDarley H-iBrake garantit des performances optimales dans tous les cas.

Des caractéristiques tournées vers l'avenir

Technologies La test drive, consommation d'énergie minimale
Plus efficace, grâce à des temps de cycle réduits
Plus sûr, grâce au système de sécurité adaptatif
Plus durable, grâce à la régénération de l'énergie Vitesses d'approche et de pliage accrues
De meilleures performances, financièrement attractives
Bras de support polyvalents
En option : Indicateur lumineux intelligent

Bras de support modulaires

La conception modulaire des bras de support avec différents types d'inserts vous permet d'adapter la machine à différentes applications. Cela garantit l'efficacité et la précision de chaque opération.

Demander une démo

Thank you

Thank you for your request

Model	Tonnage	Longueur de pliage	Force de pression en kN	Longueur de coupe en mm	Battement maximale en mm	Dimension d'installation (Q) en mm	Vitesse d'approche en mm/sec	Vitess de cintrage max. En mm/sec	Vitesse de retour en mm/sec	Puissance nominale en kW	Poids en kg
125T-3200	125	3200	1250	3230	300	650	200	10	180	15/25	10250
125T-4200	125	4200	1250	4250	300	650	200	10	180	15/25	12000
170T-2300	170	2300	1700	2380	350	700	220	10	230	15/25	11200
170T-3200	170	3200	1700	3230	350	700	220	10	230	15/25	13500
170T-4200	170	4200	1700	4250	350	700	220	10	230	15/25	16000
170T-5100	170	5100	1700	5100	350	700	190	10	150	15/25	22000
170T-6100	170	6100	1700	6120	350	700	190	10	150	15/25	25000
240T-2300	240	2300	2400	2380	350	700	170	10	190	15/25	15500
240T-3200	240	3200	2400	3230	350	700	200	10	190	15/25	1700
240T-4200	240	4200	2400	4250	350	700	200	10	190	15/25	20000
240T-5100	240	5100	2400	5100	350	700	170	10	170	15/25	23500
240T-6100	240	6100	2400	6120	350	700	170	10	170	15/25	28500
320T-3200	320	3200	3200	3230	350	700	150	10	170	15/25	18000
320T-4200	320	4200	3200	4250	350	700	150	10	170	15/25	22000
320T-5100	320	5100	3200	5100	350	700	140	10	10	15/25	26200
320T-6100	320	6100	3200	6120	350	700	140	10	170	15/25	3350
400T-3200	400	3200	4000	3230	350	700	120	10	130	2x15/50	20000
400T-4200	400	4200	4000	4250	350	700	120	10	130	2x15/50	27000
400T-5100	400	5100	4000	5100	350	700	120	10	130	2x15/50	32000
400T-6100	400	6100	4000	6120	350	700	120	10	130	2x15/50	37500
480T-3200	480	3200	4800	3230	350	700	120	10	130	2x15/50	27000
480T-4200	480	4200	4800	4250	350	700	120	10	130	2x15/50	30500
480T-5100	480	5100	4800	5100	350	700	120	10	130	2x15/50	35300
480T-6100	480	6100	4800	6120	350	700	120	10	130	2x15/50	40000
560T-4200	560	4200	5600	4335	350	700	80	8,5	100	2x15/50	37500
560T-5100	560	5100	5600	5100	350	700	80	8,5	100	2x15/50	40000
560T-6100	560	6100	5600	6120	350	700	80	8,5	100	2x15/50	7150

Système d'entraînement intelligent pour des performances optimales et une consommation d'énergie minimale.
Grande uniformité des composants utilisés dans toute la gamme
Moins d'huile dans la machine (50%)
Ergonomie améliorée pour l'opérateur de la machine
Taille Q standard 700mm
Course standard 350 mm
Extension du cadre standard 500 mm
Bras de support modulaires renouvelés avec une variété d'inserts
En option : système de sécurité modulaire. Fonctionnalité 1 break / 2 break combinée avec le système de sécurité laser AKAS 5
En option : projection de ligne laser montée sur l'émetteur/récepteur AKAS 5 pour indiquer la ligne de pliage
Smart light en option : la combinaison ultime de l'éclairage réglable de l'espace de travail et de l'indicateur de position des doigts de l'outil/jauge de recul
Pédale sans fil en option pour plus de commodité et de liberté de mouvement pour l'opérateur

Accessoires disponibles

« Retour à l’aperçu

Système de mesure d'angle laser à commande CNC sur guidage linéaire. Le système comprend deux capteurs laser de chaque côté de la table et affiche et corrige en permanence la position de l'axe Y sur la base de l'angle réel du produit. Il garantit que le produit final présente le plus haut degré de précision angulaire.

L'utilisation des aides au pliage SafanDarley augmente l'efficacité globale de la production et réduit la nécessité d'avoir deux opérateurs lors de la manipulation de pièces de tôle plus grandes.

Options :
- I-Mate : poids maximal de la plaque 100 kg.
- E-Mate 2000 : poids maximal de la plaque 200 kg*

*Disponible pour la version Ultra

Bekijk opties

Pour garantir une précision et une cohérence optimales, il est possible d'ajouter à votre presse plieuse les systèmes de mesure suivants

Options :
- E-bend S : système de mesure de l'épaisseur de la tôle
- E-bend L Blue : système de mesure d'angle*

*disponible pour la version Ultra

Bekijk opties

Les bras de support des tôles de la presse plieuse sont essentiels dans la fabrication des métaux, car ils assurent la stabilité, la précision et la sécurité pendant le pliage. Les bras de support maintiennent les tôles à plat, empêchent les déformations et garantissent des résultats précis.

Options :
- Bras de support mobiles
- Bras de support mobiles, hauteur réglable manuellement
- Bras de support mobiles, hauteur réglable pneumatiquement

Bekijk opties

SafanDarley est prêt à travailler avec n'importe quel type ou marque lorsqu'il s'agit d'adaptateurs d'outils.

Options :
- Nouveau Standard
- Style Européen

Option supplémentaire :
- Smart Tool Locator

Bekijk opties

Le système de butée arrière sert de moule pour divers produits en tôle. Le choix des systèmes de butée arrière dépend de la complexité du produit à plier.

Options :
- Axe Z1+Z2 à commande CNC
- Axe Delta X à commande CNC
- Jauge arrière 3D commandée par CNC*

*disponible pour la version Ultra

Bekijk opties

Les systèmes de contrôle de SafanDarley se concentrent sur l'automatisation des tâches difficiles et banales, la réduction du temps de cycle et l'amélioration de la qualité produite. Le tout avec peu ou pas d'effort de la part de l'opérateur. Le concept d'écran tactile est donc l'interface homme-machine la plus fonctionnelle et la plus intuitive de l'industrie de la tôlerie.

Options :
- EC20*
- EC3D
- Double écran paysage

*standard pour E-Brake Ultra et H-iBrake

Bekijk opties

Nouveau système de serrage d'outil hydraulique NSCL-l HC pro. Système d'échange rapide pour le chargement et le déchargement vertical par clic de sécurité dans les outils.

Serrage à l'européenne (uniquement en combinaison avec une taille Q de 650 mm). Prise d'outil à l'européenne.

Le réglage de l'axe Delta X détermine la conversion horizontale d'un seul doigt de butée arrière Z2.

Le réglage de l'axe Z1+Z2 détermine le réglage de la largeur horizontale des doigts de la butée arrière.

Les bras fixes peuvent être déplacés le long de la machine et la hauteur peut être réglée à l'aide d'un volant.

Les bras fixes peuvent être déplacés le long de la machine et la hauteur peut être réglée pneumatiquement.

En travaillant avec un double écran, vous pouvez exécuter deux applications sur un seul écran, ce qui permet de créer un environnement de travail sans papier. Les écrans, montés sur un swiffelarm, sont réglables en hauteur et peuvent être tournés en dehors de la zone de travail.

Le système de mesure de l'épaisseur de la tôle à commande numérique mesure l'épaisseur de la tôle au centième près et peut être programmé par étape. La mesure prend moins d'une seconde et les données d'épaisseur dans le contrôleur sont ajustées immédiatement. Dans la base de données du contrôleur, toutes les mesures d'épaisseur sont suivies et représentées graphiquement.

L'aide au cintrage E-Mate 2000 soutient et suit la tôle très attentivement tout au long du processus de cintrage. La hauteur et la taille du V sont variables et peuvent être facilement adaptées à l'aide au pliage. L'E-Mate 2000 a une force de levage de 2000Nm pour un poids de plaque de 200kg et est déplaçable sur un rail d'air de ligne et peut être facilement enlevé par un opérateur.

La fonctionnalité de l'EC3D permet à l'utilisateur de travailler avec une programmation numérique et graphique en 2D et a la capacité d'importer des modèles de tôle en 3D et de générer automatiquement un programme de pliage complet à l'aide de l'écran tactile directement sur la machine. L'option Double écran peut être équipée de l'EC3D.

Cette aide au pliage intelligente se distingue par sa convivialité, son ergonomie et sa qualité.
L'I-Mate fournit une assistance calculée automatiquement pendant toute la séquence de pliage, de la tôle plate à l'angle de pliage programmé en fonction du type de matériau, de l'épaisseur de la tôle et des paramètres inférieurs de l'outil.

L'I-Mate à une force de levage de 750 Nm pour un poids de tôle maximum de 100 kg.

Y compris :
réglage de la profondeur des doigts de la butée arrière (X1+X2)
réglage de la hauteur des doigts de la butée arrière (R1+R2)
réglage de la largeur des doigts de la butée arrière (Z1+Z2)

Le Smart Tool Locator augmente la productivité de votre presse plieuse en utilisant des LED pour montrer l'emplacement exact de l'outil dans le porte-outil. Il guide également les opérateurs dans le positionnement de la butée arrière et de la tôle, améliorant ainsi la vitesse, la précision et la commodité.
