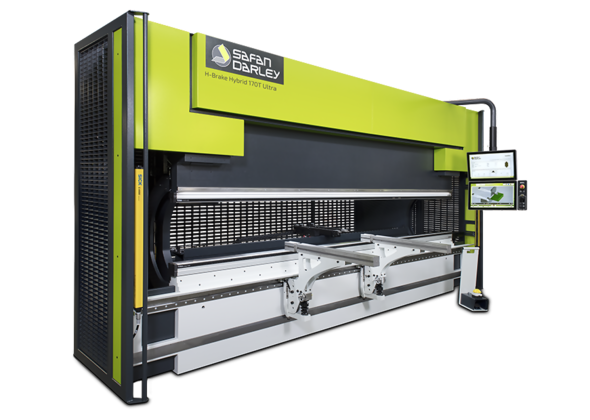

H-Brake Hybrid 110-170T Ultra

Agregue nuestra aplicación renovada a su página de inicio

Exclusivo concepto híbrido

Volumen de depósito reducido considerablemente (hasta un 95%)
Control de eje Y altamente dinámico
Más de un 30 % de incremento de productividad
Funcionamiento silencioso
Hasta un 50 % de ahorro de energía
Cuello de cisne estándar para máxima capacidad de plegado (510 mm)

Seguridad Integrada

Trabaje rápido sin riesgos: SafanDarley hace realidad un sistema de seguridad integrado en el control. Funciona con una barrera fotoeléctrica que es dirigida automáticamente desde el control SafanDarley TS.

Solicitar demo

Thank you

Thank you for your request

Model	Tonelaje	Longitud de plegado	Fuerza de presión en kN	Longitud de corte en mm	Carrera máxima en mm	Medida-Q en mm	Velocidad de aproximación en mm/seg	Velocidad de plegado máx. en mm/seg	Velocidad de retorno en mm/seg	Potencia nominal del motor en kW	Peso en kg
110.21/15	110	1550	1100	2040	280	555-655	230	10	230	15	7700
110.31/25	110	2550	1100	3060	280	555-655	230	10	230	15	8700
110.37/31	110	3150	1100	3655	280	555-655	230	10	230	15	9300
110.42/37	110	3760	1100	4250	280	555-655	230	10	230	15	12000
170.21/15	170	1550	1700	2040	280	555-655	230	10	230	22	9500
170.31/25	170	2550	1700	3060	280	555-655	230	10	230	22	10500
170.37/31	170	3150	1700	3655	280	555-655	230	10	230	22	12300
170.42/37	170	3760	1700	4250	280	555-655	230	10	230	22	14000

Especificaciones estándar

Manejo por E-Control EC10
Control montado en el brazo articulado del lado derecho de la máquina
Eje Y1/Y2 controlado por CNC
Eje X controlado por CNC
Eje R controlado por CNC
Ejes Z1 y Z2 manuales
Adaptador Wila NSCL-I MC PRO para la herramienta superior
Compensación Wila NSCR-I MC PRO controlada por CNC
Conjunto de 2 brazos de soporte (300 mm)
Barrera de seguridad programable integrada
Pedal con función «Hold To Run»
Iluminación LED para el espacio de trabajo en la parte delantera y trasera de la máquina
Instalación eléctrica para conexión a la red 3/N/PE 50Hz 230/400 VCA
Máquina fabricada conforme a la normativa CE vigente

Accesorios disponibles

« Volver al resumen

- EC20
- Pantalla doble
- EC30
- EC40

Bekijk opties

- Ejes Z1+Z2 controlados por CNC
- Eje Delta X controlado por CNC (desplazamiento horizontal de un dedo de tope trasero)
- Tope trasero 3D

Bekijk opties

- Brazos de soporte fijos
- Brazos de soporte desplazables a lo largo de la máquina
- Brazos de soporte desplazables a lo largo de la máquina y altura ajustable con manivela
- Brazos de soporte desplazables a lo largo de la máquina y altura ajustable neumáticamente"

Bekijk opties

- Sistema de herramientas hidráulico New Standard NSCLIl-HC-Premium
- Sistema europeo de amarre (solo en combinación con la medida-Q de 650 mm)

Bekijk opties

- E-bend S
- E-bend L Blue

Bekijk opties

- E-Mate peso máximo de chapa 30 kg.
- E-Mate Plus peso máximo de chapa 150 kg.
- E-Mate 2000 peso máximo de chapa 500 kg.

Bekijk opties

- Estación de aparcamiento a la izquierda de la máquina.
- Estación de aparcamiento a la derecha de la máquina

Bekijk opties

- Armario de material en la máquina

Bekijk opties

Sistema de tope trasero que sirve como tope para diversos productos de material de chapa. La elección del sistema de tope trasero depende de la complejidad del producto a plegar.

Posibilidades de almacenamiento de, por ejemplo, herramientas o documentación.

Los brazos de soporte sirven para sostener el material de chapa.

This 2D graphic control allows you to easily draw in 2D, after which the bending programme is automatically generated and simulated. This EC20 also has the option of displaying.

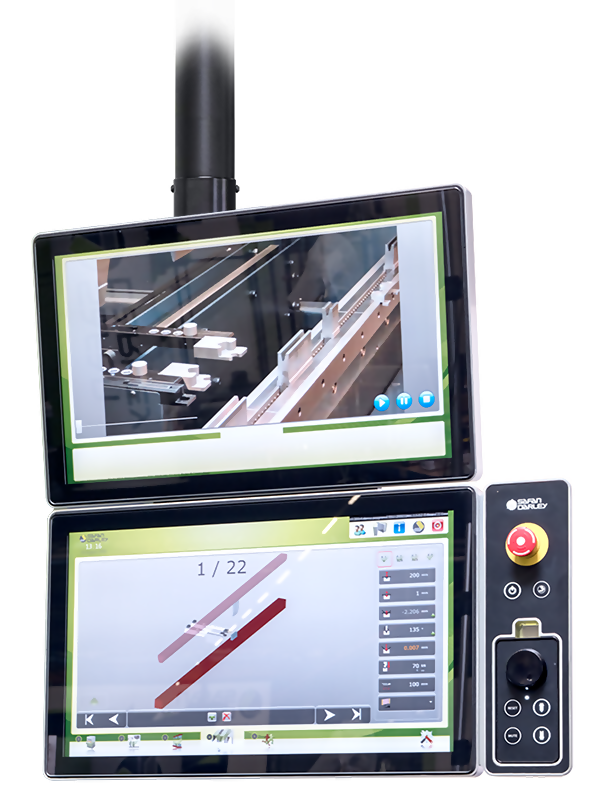

Al trabajar con una pantalla doble, se crea un entorno de trabajo sin papel.

El sistema se compone de dos sensores láser, uno a cada lado de la mesa, que son controlados mediante CNC desde el control. El sistema monitorea y corrige continuamente la posición del eje Y en base al ángulo actual del producto y, por lo tanto, garantiza un producto final con una precisión angular máxima.

El sistema mide el grosor de la chapa con una precisión de centésimas de milímetro. Se puede programar de forma precisa cuando se debe realizar la medición.

La ayuda al plegado sostiene y sigue la chapa de forma muy precisa durante todo el proceso de plegado. La altura y la medida V son variables y se pueden ajustar de forma sencilla en la ayuda al plegado.

Eje Delta X controlado por CNC (desplazamiento horizontal de un dedo de tope trasero). Sistema de tope trasero que sirve como tope para diversos productos de material de chapa. La elección del sistema de tope trasero depende de la complejidad del producto a plegar.

Sistema de tope trasero que sirve como tope para diversos productos de material de chapa. La elección del sistema de tope trasero depende de la complejidad del producto a plegar.

Estación de aparcamiento para las ayudas al plegado y los brazos de soporte. Las ayudas al plegado y los brazos de soporte se pueden colocar en el lado exterior izquierdo o derecho de la máquina.

Sistema de cambio rápido para la carga y descarga vertical mediante el amarre «Safety-Click».

Sistema europeo de amarre de herramientas.

« Volver al resumen

Comodidad completa de la pantalla táctil

El Safan Darley E-Control es completamente de pantalla táctil, por lo que los únicos botones visibles en la pantalla de 21” son los que se necesitan durante la operación. El control funciona en un PC bajo entorno Windows®, el software se desarrolló basado en Microsoft. net Framework.
